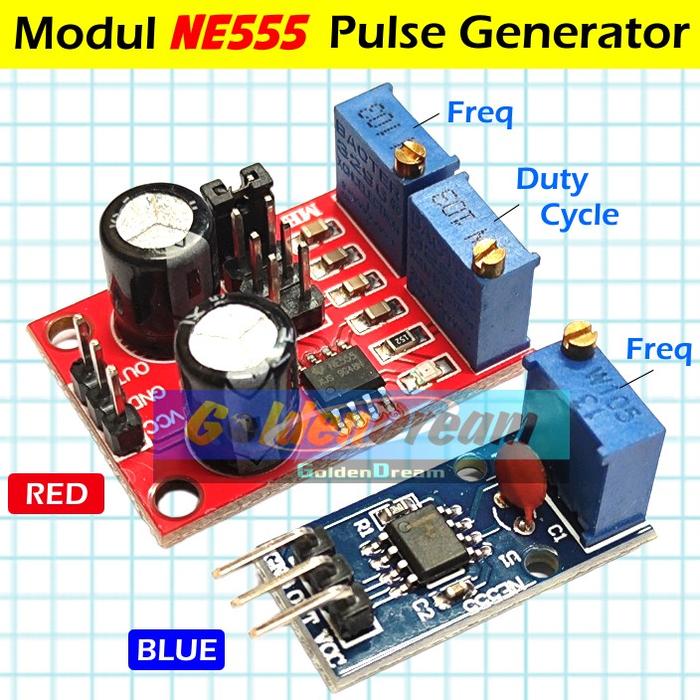

Modul NE555 Pulse Generator Square Wave Frequency Duty Cycle NE 555 - BIRU
Rp6.350
Pilih model: BIRU
- Kondisi: Baru
- Min. Pemesanan: 1 Buah
- Etalase: ~ ELEKTRONIK
Harga satuan utk 1 pcs (bukan pasang)
Silahkan pilih model varian: MERAH atau BIRU saat order karena harga berbeda
Modul NE555 digunakan sebagai Generator Sinyal Square Wave dengan Frequency dan Duty Cycle yang Adjustable.
**Scope aplikasi:
1. Digunakan sebagai generator sinyal gelombang persegi untuk pengembangan eksperimental.
2. Menggerakkan driver motor stepper.
3. Menghasilkan adjustable pulse utk MCU.
4. Menghasilkan adjustable pulse utk mengontrol sirkuit terkait.
**Spesifikasi:
Ukuran: Merah 31x22mm, Biru 25x13mm
Chip: NE555
Tegangan input: 5~15v DC (Jika input 5V maka arus output sekitar 15mA, Jika input 12V maka arus output sekitar 35mA)
Arus input: ≥100mA
Output amplitude:. 4.2V V-PP s/d 11.4V V-PP (berbeda tergantung voltase input)
Arus output max: ≥15MA (jika input 5v) dan ≥35MA (jika input 12v)
Dilengkapi LED Indicator
**Tiga keunggulan dan karakteristik:
1. Modul yang merah memiliki indikator LED output, dan jelas apakah ada output (ketika LED pada level rendah, LED mati pada level tinggi, LED berkedip ketika frekuensi relatif rendah)
2. Rentang frekuensi keluaran adalah opsional, membuat frekuensi keluaran lebih dapat diatur secara terus menerus;
Frekuensi rendah: 1Hz ~ 50Hz;
Frekuensi sedang: 50Hz ~ 1kHz
Frekuensi sedang dan tinggi: 1KHz ~ 10kHz
Frekuensi tinggi: 10kHz ~ 200kHz
3. Duty cycle dapat diatur (khusus modul merah saja). Duty cycle dan frekuensi tidak dapat diatur terpisah. Mengatur duty cycle juga akan mengubah frekuensi.
4. Frekuensi keluaran yang dapat disesuaikan;
Periode T=0,7(RA+2RB)C
- RA dan RB bisa diatur dari 0 hingga 10K
- C=0.001UF pada frekuensi rendah
- C=0,1UF pada frekuensi sedang
- C=1UF pada frekuensi sedang dan tinggi
- C=100UF pada frekuensi tinggi
- Pembeli dapat menghitung frekuensi gelombang sendiri.
Silahkan pilih model varian: MERAH atau BIRU saat order karena harga berbeda
Modul NE555 digunakan sebagai Generator Sinyal Square Wave dengan Frequency dan Duty Cycle yang Adjustable.
**Scope aplikasi:
1. Digunakan sebagai generator sinyal gelombang persegi untuk pengembangan eksperimental.
2. Menggerakkan driver motor stepper.
3. Menghasilkan adjustable pulse utk MCU.
4. Menghasilkan adjustable pulse utk mengontrol sirkuit terkait.
**Spesifikasi:
Ukuran: Merah 31x22mm, Biru 25x13mm
Chip: NE555
Tegangan input: 5~15v DC (Jika input 5V maka arus output sekitar 15mA, Jika input 12V maka arus output sekitar 35mA)
Arus input: ≥100mA
Output amplitude:. 4.2V V-PP s/d 11.4V V-PP (berbeda tergantung voltase input)
Arus output max: ≥15MA (jika input 5v) dan ≥35MA (jika input 12v)
Dilengkapi LED Indicator
**Tiga keunggulan dan karakteristik:
1. Modul yang merah memiliki indikator LED output, dan jelas apakah ada output (ketika LED pada level rendah, LED mati pada level tinggi, LED berkedip ketika frekuensi relatif rendah)
2. Rentang frekuensi keluaran adalah opsional, membuat frekuensi keluaran lebih dapat diatur secara terus menerus;
Frekuensi rendah: 1Hz ~ 50Hz;
Frekuensi sedang: 50Hz ~ 1kHz
Frekuensi sedang dan tinggi: 1KHz ~ 10kHz
Frekuensi tinggi: 10kHz ~ 200kHz
3. Duty cycle dapat diatur (khusus modul merah saja). Duty cycle dan frekuensi tidak dapat diatur terpisah. Mengatur duty cycle juga akan mengubah frekuensi.
4. Frekuensi keluaran yang dapat disesuaikan;
Periode T=0,7(RA+2RB)C
- RA dan RB bisa diatur dari 0 hingga 10K
- C=0.001UF pada frekuensi rendah
- C=0,1UF pada frekuensi sedang
- C=1UF pada frekuensi sedang dan tinggi
- C=100UF pada frekuensi tinggi
- Pembeli dapat menghitung frekuensi gelombang sendiri.
