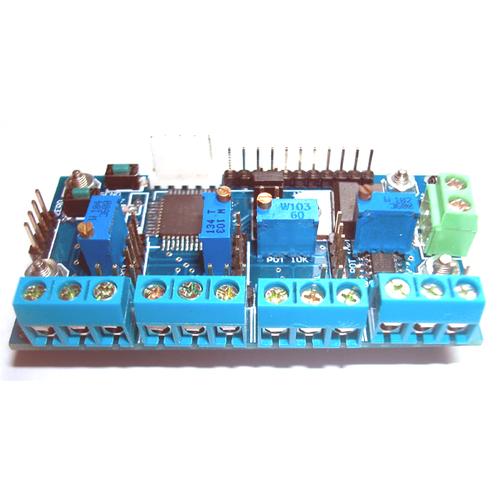

Kit Antarmuka Data Akuisisi + rangkaian pengkondisi - DQI06 Plus

DQI-06 Plus adalah merupakan Modul Data Acquisition versi 06 yang digunakan untuk akuisisi signal sensor yang selain dilengkapi rangkaian pengkondisi sinyal dengan tingkat kepresisian yang tinggi dengan menggunakan ADC resolusi 16 bit, juga memiliki instrument amplifier di mana sensor-sensor dengan deviasi tegangan yang sangat kecil seperti loadcell, RTD, strain gage, PT100 dll. Modul ini memiliki 4 kanal ADC yang dapat dikalibrasi secara terpisah. Untuk akuisisi data lebih dari 4 kanal, modul ini juga dapat dialamati sebanyak 8 bit sehingga 256 modul dapat terhubung dalam satu jaringan Spesifikasi: - Dapat dialamati hingga 256 modul - Resolusi ADC 16 bit - Onboard Power Regulator 6 30VDC - 1Kb I2C Serial EEPROM - UART Port - Data sensor dapat dikirim secara free running atau terkontrol - Protokol standard Delta Sub System, AT COMMAND - Tersedia tombol Zero Offset dan VR gain calibration sensor - Instrument Amplifier dengan tegangan offset 250uV maksimum dan Low Noise - Dapat dihubungkan langsung pada thermocouple, load cell, strain gage dan lain-lain - 4 Kanal input ADC - PCB FR4 Plating Through hole (Industrial Standard) - Tersedia terminal keluaran tegangan untuk sensor - Tegangan keluaran sensor dapat diatur sesuai tegangan input sistem atau 5VDC Paket terdiri: - Modul DQI-06 - Kabel RS232 - User Manual - CD Software User Manual: http://delta-electronic.com/shop/product_info.php/products_id/2449 Software: - Delta ADC Software: (File dalam rar, password: delta) https://drive.google.com/file/d/0BzC_WshvfglKV0ZCOEdxdHMtUUk/view?usp=sharing - Source Code Delta ADC Software https://drive.google.com/file/d/0BzC_WshvfglKOXdpWGR3bWNtanc/view?usp=sharing
